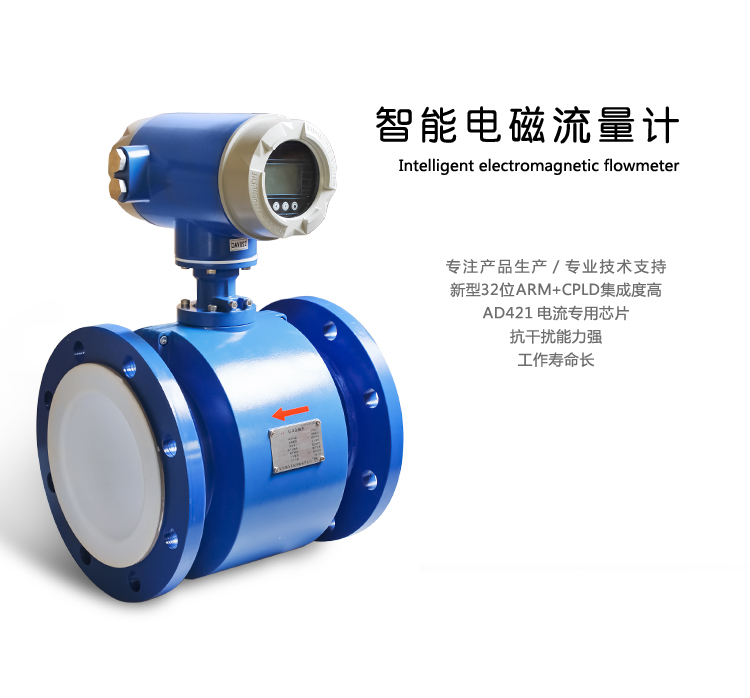

FXLDE硫酸流量計 由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5S/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。
FXLDE硫酸流量計傳感器的測量原理是基于法拉第電磁感應定律,在與測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極,當導電液體沿測量管軸線運動時,導電液體作切割磁力線運動產生感應電勢,此感應電勢由測量管上的兩個電極檢出,數值大小為:E=K?B?V?D
其中:E —感應電勢
K —儀表常數
B —磁感應強度
V —測量管截面內的平均流速
D —測量管的內直徑
測量流體時,流體流過垂直于流動方向的磁場,導電性流體的流動感應出一個與平均流速成正比的電勢,因此要求被測的流動液體的電導率高于zui低限度的電導率。其感應電壓信號通過兩個電極檢出,并通過電纜傳送至轉換器,經過信號處理及相關運算后,將累計流量和瞬時流量顯示在轉換器的顯示屏上。
產品結構組成—-FXLDE硫酸流量計
FXLDE硫酸流量計的結構主要由磁路系統,測量導管、電極、外殼和轉換器等部分組成。其中磁路系統、測量導管、電極和外殼組成部分稱為電磁傳感器。
★磁路系統:其作用是產生均勻的直流或交流磁場
★測量導管:其作用是讓被測導電性介質通過,為了使磁力線通過測量導管時磁通量不被分流或短路,測量導管須采用不導磁、低導電率、低熱導率和具有一定機械強度的材料制成,可選用不導磁的不銹鋼、玻璃鋼、高強度塑料等。
★電極:其作用是引出和被測量成正比的感應電勢信號。電極一般采用非導磁的不銹鋼制成,且要求與襯里齊平,以便流體通過時不受阻礙。
★襯里:在測量導管的內側及法蘭密封面上,有一層完整的電絕緣襯里。它直接接觸被測量介質,其作用是增加測量導管的耐腐蝕性,防止感應電勢 被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的橡膠、氟塑料、陶瓷等。
★轉換器:由介質流動產生的感應電勢信號十分微弱,受各種干擾因素的影響很大,轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢Ex信號經放大轉換成統一的標準直流信號。
電極和襯里—-FXLDE硫酸流量計
FXLDE硫酸流量計有7種不同的電極和7種不同材料的襯里可供選擇。
表一:電極材質及適用范圍
序號 | 電極材質 | 適用范圍 |
1 | 316L L | 用于水、污水或無機、有機酸輕微腐蝕性介質的測量。 |
2 | 哈氏合金B(HB) | 對沸點以下一切濃度的鹽酸有良好的耐腐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕。 |
3 | 哈氏合金C(HC) | 能耐氧化性酸,如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕;也耐氧化性的鹽類如Fe+++、Cu++或含有其它氧化劑的腐蝕,如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
4 | 鈦(Ti)I | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等腐蝕;不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕,但如酸中含有氧化劑(如硝酸、Fe+++、Cu++)時,則耐腐蝕性大為降低。 |
5 | 鉭(Ta)T | 具有優良的耐腐蝕性,和玻璃很相似。除了氫氟酸、發煙硫酸、發煙硝酸、堿外,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸、和硫酸)的腐蝕。在堿中不耐腐蝕。 |
6 | 鉑銥合金Y | 幾乎適用于所有化學物質,但不適用于王水和銨鹽。 |
7 | 碳化鎢W | 耐磨性好,可用于高磨損性質介質的測量,如紙漿、礦漿等。 |
表二:襯里材質、性能及適用范圍
序號 | 襯里材質 | 主要性能 | 適用范圍 |
1 | 氯丁橡膠 (CR)X | 1. 耐油、耐溶劑、耐氧化,耐一般酸堿鹽等介質腐蝕。 2. 有好的彈性、耐磨性,但耐寒性較差。 | 1. 0℃~80℃的非強酸、強堿、強氧化性的介質 2. 可測污水、泥漿。 |
2 | 硅氟橡膠 (FVMQ)V | 1.耐低溫性能良好,在-55℃下仍能正常工作 2.耐熱性能突出,在180℃下可長期工作 | 1. -25℃~150℃的非磨損無腐蝕性介質 2.適用于高溫流體工況條件 |
3 | 聚氨酯橡膠 (PU)P | 1.有好的耐磨性、彈性。 2.耐酸、堿性較差。 | 1. -25℃~60℃ 2. 中性強磨損的礦漿,煤漿、泥漿 |
4 | 特氟隆 (PFA)T | 1.疏水性和非粘性好,較強的耐高溫性。 2.有好的耐腐蝕性,能耐強酸、強堿、有機溶劑和各種鹽溶液。 3.抗負壓能力較好,可內加金屬網,進一步提高耐負壓性能。 4.耐磨性較差。 | 1. -25℃~140℃的非強磨損性介質 2. 衛生類介質 |
5 | 聚全氟乙丙烯 (F46)F | 1. 有疏水性和不粘性。 2. 耐腐蝕性僅次于PFA。 3. 可加金屬網,提高耐負壓性能。 4. 耐磨損性較差。 | 1. -25℃~100℃的非強磨損性介質 2. 衛生類介質 |
6 | 聚四氟乙烯(PTFE)J | 1.塑料中化學性能zui穩定的一種材料,能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶劑,不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕。 2.耐磨性能差。 3.抗負壓能力差,容易出現襯里變形或斷裂,導致電極泄露。 | 1. -25℃~140℃ 2. 濃酸、堿等強腐蝕性介質 3. 衛生類介質 |
7 | 陶瓷 (AL2O3) | 1.高耐磨性,高耐負壓性 2. 長期運行穩定性好,精確度高 3.優良的耐腐蝕性,可測量混酸、王水 4.優異的耐熱性和抗冷熱沖擊性 | 1. 化學工業 2. 礦業 3. 食品行業 |
注:FXLDE硫酸流量計選型前應充分了解各種電極和襯里的性能,如現場工況復雜請與廠家聯系協商。
