在化工當中測量反應器及儲罐中介質的液面以及同一容器內多種介質的液面高低，尤其是重要的化合反應器和大容積儲罐，其液位測量尤為重要。該液面的測量準確與否直接影響到企業的能源消耗、成本核算等重要問題。

在化工當中反應器以及儲罐的界面的測量是一個難點，采用單法蘭變送器界面測量舉例，在測量時會存在著以下幾個問題。

(1)由于密度的不確定因素會與理論值存在誤差。

(2)由于儲罐不可能全部充滿二氯乙烷，當再常溫下氣化時，會對周圍環境造成嚴重的安全隱患，操作人員對液位也不好控制。

(3)當測量時抗干擾能力差，液位波動大，工藝操作難度多，也會導致測量的液位誤差較大。

針對以上在當實際中存的問題,我們初期提出了多種解決方案但是在界面測量的問題中出現了較大誤差,造成了較大損耗。基于這種背景，我們對此進行反復分析、實踐，終于成功地用磁致伸縮式液位計解決了這一難題。

磁致伸縮液位計高精度廣泛的應用在化工上

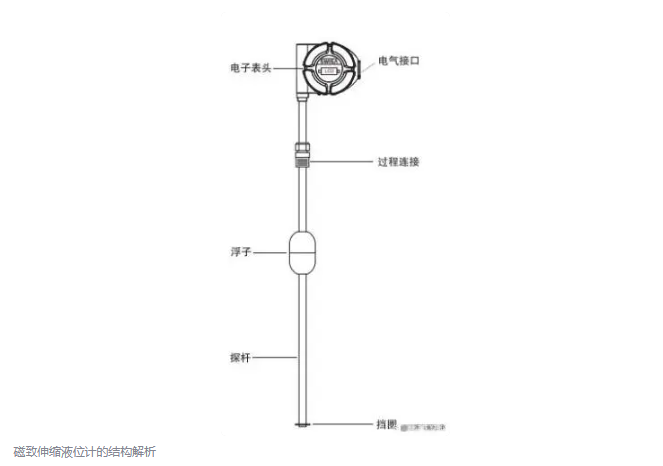

磁致伸縮液位計采用模塊化設計，結構簡單，由三部分組成。

電子表頭： 外殼、電路底板、電子模塊

探桿組件： 探桿、傳感器、磁致伸縮線、浮子

配套組件：浮筒及頂部法蘭等。

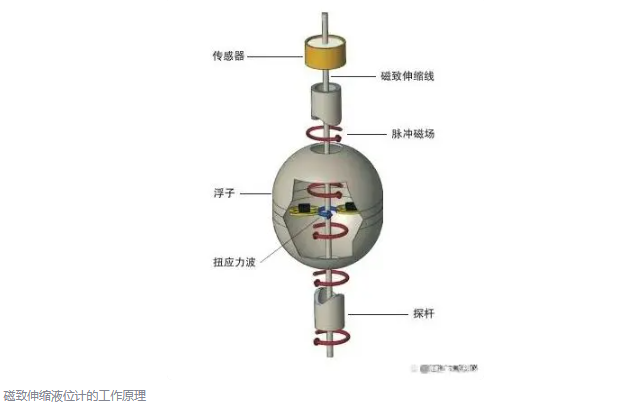

磁致伸縮液位計的工作原理

由于磁致伸縮變送器具有高精度,測量范圍廣,耐高溫,耐高壓的特點,所以采用磁致伸縮液位計進行測量該界面。

根據儲罐的上下兩種介質的實際密度確定磁致伸縮式液位計的浮子的密度,該密度介于上下兩種介質的密度之間,即浮子的密度ρ2<ρ3<ρ1。

采用磁致伸縮液位計，進行儲罐液位的測量，其優點表現在：

1.可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。

2.精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。

3.安全性好：磁致伸縮液位計的防爆性能高，本安防爆，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。

4.磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常。

5.便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。

主要性能：

量 程：0~6000mm（硬桿）/0~25000mm（軟桿）

精度：±1mm

分辯率：0.1mm

環境溫度:：-25℃~70℃

液體溫度：-25℃~150℃

過程接口：3/4″NPT

電源：DC24V

輸出信號：4~20mA,二線制/四線制,

溫度測量：-25℃~70℃

溫度誤差：±0.5℃

通訊：RS-485，RS-232，Modbus，Hart等協議
