      渦街流量計安裝需要注意哪些

      發布時間:2023-12-08人氣:90

      渦街流量計安裝需要注意哪些

      江蘇飛翔儀表有限公司成立于2010年9月,致力于溫度儀表(熱電阻、熱電偶、雙金屬溫度計)、液位儀表(磁翻板液位計、雙色水位計、浮球液位計、超聲波液位計、雷達液位計)、壓力儀表(壓力表、電容式壓力變送器、擴散硅壓力變送器)、流量?jī)x表( 電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、熱式氣體質量流量計、金屬管浮子流量計及威力巴流量計等)、計量檢測設備(流量積算儀、無紙記錄儀、智能手操器等)和安裝材料的研發設計、生產銷售。

      歡迎致電聯系合作1515(2323)559

      法蘭式渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。

      渦街流量計的工作原理是在流體中設置漩渦發生體(阻流體),從漩渦發生體兩側交替地產生有規則的漩渦,這種漩渦稱為卡曼渦街,如圖1所示。漩渦列在漩渦發生體下游非對稱地排列。


      那么在現場安裝渦街流量計安裝需要注意哪些?

      1、合理選擇安裝場所和環境。

      避開強電力設備,高頻設備,強電源開關設備;避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。

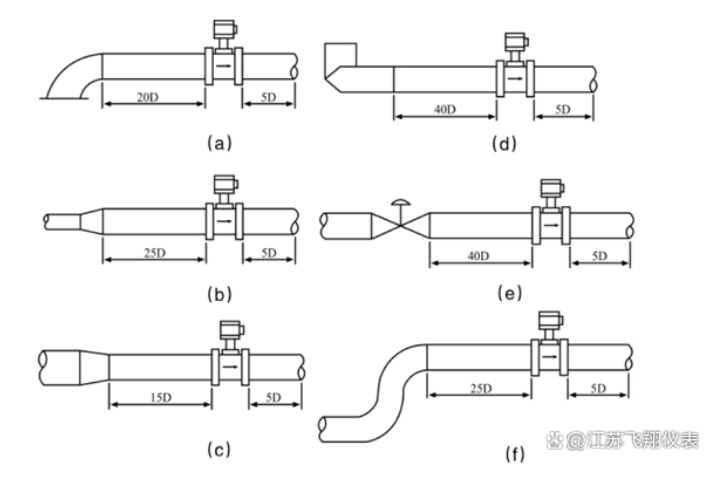

      2、上下游必須有足夠的直管段。

      若傳感器安裝點的上游在同一平面上有二個90。彎頭,則:上游直管段≥25D,下游直管段≥5D 。

      若傳感器安裝點的上游在不同平面上有二個90。彎頭,則:上游直管段≥40D,下游直管段≥5D 。

      調節閥應安裝在傳感器的下游5D以外處,若必須安裝在傳感器的上游,傳感器上游直管段應不小于50D,下游應有不小于5D。

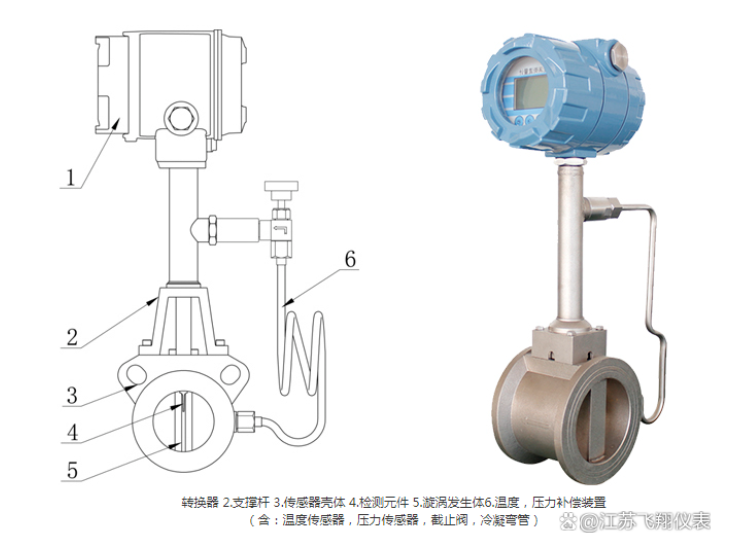

      氣體流量計帶溫壓補償






      3、安裝點上下游的配管應與傳感器同心,同軸偏差應不小于0.5DN。

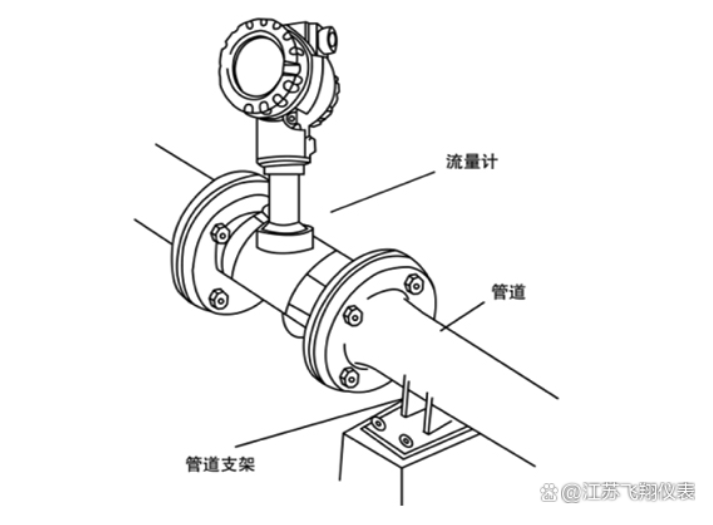

      4、管道采取減振動措施。

      傳感器盡量避免安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防震墊。

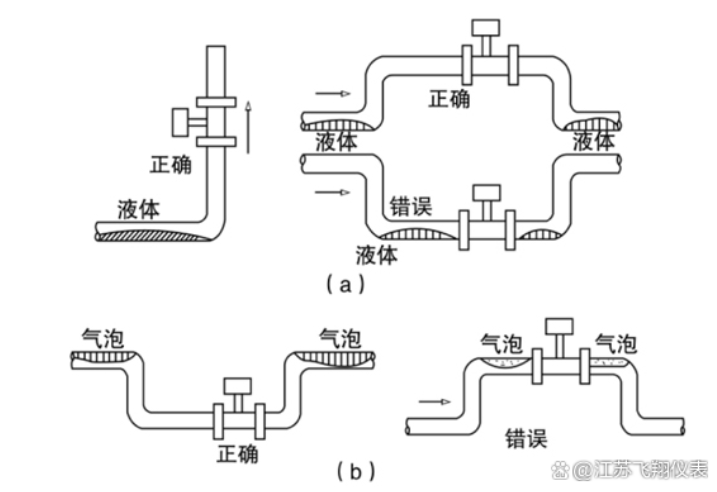

      5.在水平管道上安裝是流量傳感器***常用的安裝方式。

      測量氣體流量時,若被測氣體中含有少量的液體,傳感器應安裝在管線的較高處。

      測量液體流量時,若被測液體中含有少量的氣體,傳感器應安裝在管線的較低處。


      6.傳感器在垂直管道的安裝。

      測量氣體流量時,傳感器可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流向應由下向上。

      測量液體流量時,液體流向應由下向上:這樣不會將液體重量額外附加在探頭上。

      7、傳感器在水平管道的側裝。

      無論測量何種流體,傳感器可以在水平管道上側裝,特別是測量過熱蒸汽,飽和蒸汽和低溫液體,若條件允許***采用側裝,這樣流體的溫度對放大器的影響較小。

      8.傳感器在水平管道的倒裝。

      一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽,適用于測量高溫液體或需經常清洗管道的情況。


      9.傳感器在有保溫層管道上的安裝。

      測量高溫蒸汽時,保溫層***多不能超過支架高度的三分之一。

      10.測壓點和測溫點的選擇。

      根據測量的需要,需在傳感器附近測量壓力和溫度時,測壓點應在傳感器下游的3-5D處,測溫點應在傳感器下游的6-8D處。
