FX-3051DP智能差壓變送器采用電容式壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統?？蓽y量液體、氣體、蒸汽等介質的差壓與壓力，以及與差壓有比例關系的液位、流量及密度等數據。
FX-3051DP智能差壓變送器采用智能主板，具有HART協議通訊功能。可與HART手操器進行通訊，實現遠程設定與監控等功能。也可以通過按鍵方式實現現場調零、組態等操作。

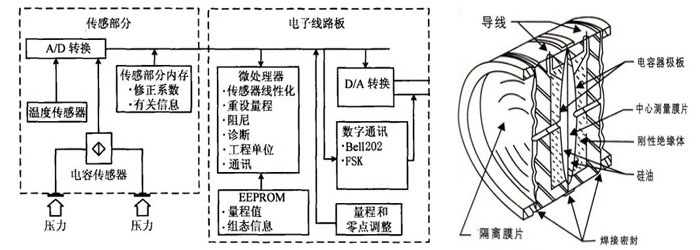

一、組成及原理圖：
智能差壓變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mADC的轉換。
二、技術參數：
1. 性能規格：（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片。）
（1） 參考精度：
①數字、智能：±0.2%校驗滿量程；
②模擬、線性：±0.5%校驗量程。
（2）穩定性：
①數字、智能：6個月，±0.1%URL；
②模擬、線性：6個月，±0.2%URL。
（3）環境溫度影響：
①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±(0.2%URL+0.18%校驗量程）/56℃；
②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±(0.5%URL+0.5%校驗量程）/56℃；
（4）振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
（5）電源影響：小于±0.005%輸出量程/伏特。
（6）負載影響：沒有負載影響，除非電源電壓有變化。
（7）電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
（8）安裝位置影響：
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格：
（1）測量范圍：0～0.125～41370KPa
（2）零點與量程：
①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；
②模擬、線性：量程和零點連續可調。
（3）零點正、負遷移：零點負遷移時，量程下限須大于或等于-URL；零點正遷移時，量程上限須小于或等于+URL。校驗量程須大于或等于zui小量程。
（4）輸出：
①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
①模擬、線性：4～20mA DC,與過程壓力成線性。

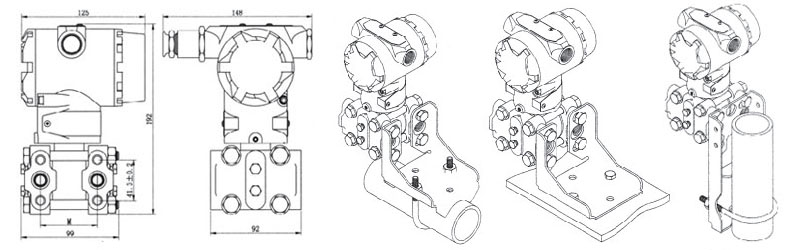

三、外形尺寸圖及安裝圖：
四、選型表：
|
FX-3051 |
智能電容式變送器 |
|
類型 |
DP |
智能差壓變送器 |
|
DR |
智能微差壓變送器 |
|
輸出信號 |
E |
4～20mA，HART協議數字通訊 |
|
S |
4～20mA |
|
量程范圍 |
1 |
0～0.1～1kPa（微差壓） |
|
2 |
0～0.5～10kPa |
|
3 |
0～1～100kPa |
|
4 |
0～5～500kPa |
|
5 |
0～0.14～14MPa |
|
接液材質 |
S |
本體 |
膜盒 |
排氣 螺釘 |
|
FXS14A |
SUS316L |
SUS316L |
|
T |
其它材質要求訂貨時請注明 |
|
管道連接 |
M |
帶M20*1.5過程接頭 |
|
N |
帶1/2NPT過程接頭 |
|
Y |
用戶約定 |
|
安裝方式 |
2 |
垂直安裝，右面高壓，過程接頭在上 |
|
3 |
垂直安裝，右面高壓，過程接頭在下 |
|
4 |
垂直安裝，左面高壓，過程接頭在上 |
|
7 |
垂直安裝，左面高壓，過程接頭在下 |
|
8 |
水平安裝，右面高壓 |
|
9 |
水平安裝，左面高 |
|
顯示表頭 |
M3 |
LCD顯示表 |
|
M2 |
LED顯示表 |
|
N |
無表頭顯示 |
|
安裝支架 |
A |
SECC 平托架 |
|
B |
SUS304 平托架 |
|
C |
SECC L型托架 |
|
D |
SUS304 L型托架 |
|
其它要求 |
訂貨時說明 |
