孔板

FX-LGK孔板是一種節流裝置，也稱為節流孔板，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。孔板是差壓測量時的一次元件，利用它在管道內使流體產...

在線咨詢全國熱線
18915198233

FX-LGK孔板是一種節流裝置，也稱為節流孔板，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。孔板是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、電力、鋼鐵、冶金、制藥、市政工程等各行業的液體、氣體、蒸汽的流量測量與控制。
工作原理：
充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。

孔板選型表:

FX-LG	節流裝置
代碼	節流類型
K P W V	孔板噴嘴文丘利管 V錐
代碼	結構類型（適用上級代碼“K”孔板的選項）
H Y K S Q D Z R P N X	環室取壓標準孔板法蘭取壓標準孔板鉆孔取壓標準孔板雙重孔板圓缺孔板多孔孔板錐型入口孔板 1/4圓孔板偏心孔板整體（內藏）孔板楔形孔板
代碼	結構類型（適用上級代碼“P”噴嘴的選項）
I L	ISA 1932噴嘴長徑噴嘴
代碼	結構類型（適用上級代碼“W”文丘利管的選項）
G W	經典文丘利管文丘里噴嘴
代碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代碼	取壓類型
N Y	引壓管引壓一體化結構（不適合高溫介質）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）

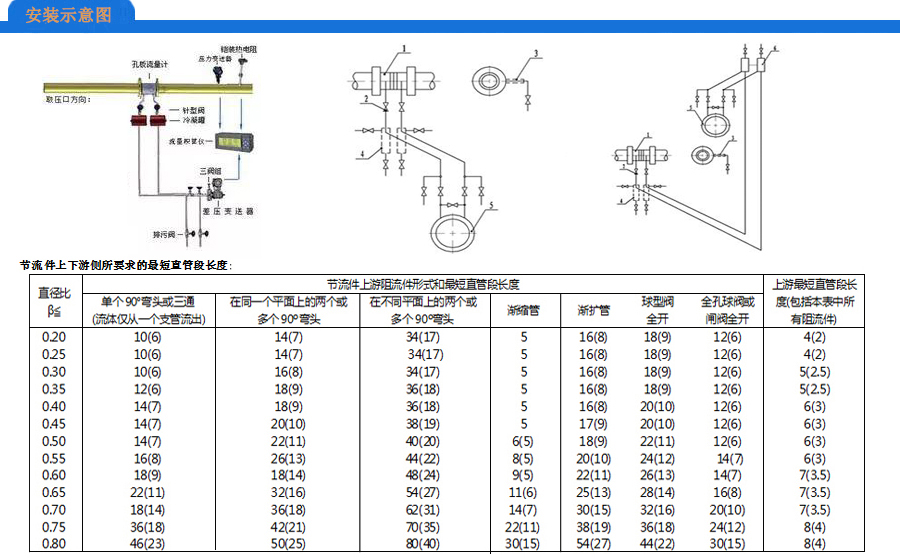

注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
