頂裝式磁翻板液位計

        FX-UHZ系列頂裝式磁翻板液位計是一種容器頂部插入式液位計。根據液體浮力原理，下部大浮子隨著液位上下升降帶動上部內有磁鋼的小浮子同時升降，同時驅動測量翻版箱內的紅白翻珠的翻轉來顯示液位的高度。適用于各種臥式罐、槽等容器的液位進行測量，適用介質也非常廣泛：水、油、酸、堿及各類液體化工原料等。因此在電力、石油、化工、冶金、環保、船舶、建筑、食品等行業的液位測量與控制過程中應用廣泛。
        FX-UHZ系列遠傳頂裝式磁翻板液位計在基型基礎上加帶有遠傳電流信號輸出的液位變送器，可將液位信號以4~20mA的形式傳送給液位顯示儀、光柱顯示儀、液位記錄儀等二次顯示控制儀表或DCS、PLC等控制系統。
一.技術參數：
1.測量范圍L_D：500～5000mm
2.介質溫度：-80～450℃
3.介質密度：≥07g/cm3
4.安裝方式：頂裝
5.安裝法蘭：常規DN80（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料

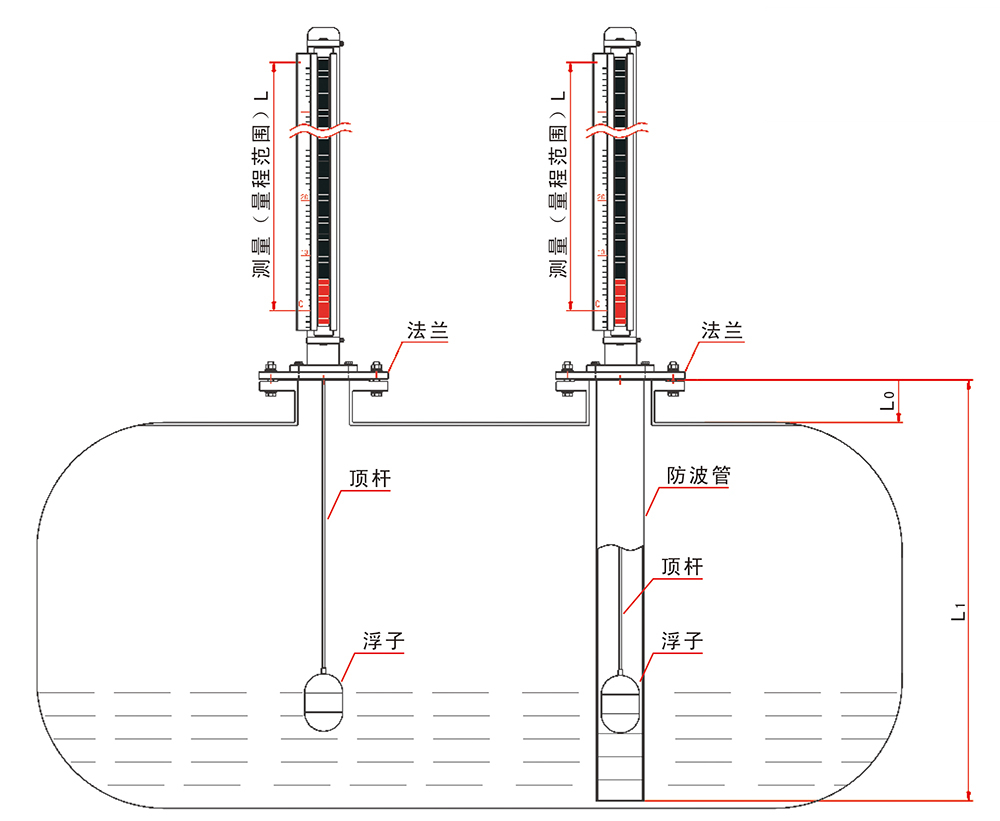

二、安裝示意圖：

三、磁翻板液位計選型表：

型號代碼表示
FX-UHZ	磁翻板液位計
代  碼	儀表類別
517 518 519	翻板就地指示 翻板帶電遠傳 (4～20mA輸出) 翻板帶電遠傳 (4～20mA輸出+HART協議)
代  碼	儀表形式
C D	側裝式 頂裝式
代  碼	附加功能
無 W F D Z J	基型 保溫型 防腐型 電伴熱型 蒸汽伴熱型 夾套型
代  碼	報警控制
無 1 2 4	無報警 一個報警開關（上限或下限） 二個報警開關（上限和下限） 四個報警開關（上上限、下下限和上限、下限）
代  碼	浮子材質
P T F S	不銹鋼 鈦 四氟 PP塑料
代  碼	主體材質
P P6 T S F PF	不銹鋼（304） 不銹鋼（316） 鈦 PVC塑料 氟塑管 內襯四氟
代  碼	防爆等級
B C	dIIBT4～6 iaIICT4～6
標注法蘭中心距
標注法蘭規格（常規DN80，其它規格訂貨時標注）
介質密度（g/cm3，為了測量更準確，訂貨時請標注）
介質溫度（℃，訂貨時請標注）
介質壓力（MPa，訂貨時請標注）
