電伴熱磁翻板液位計

      FX-UHZ系列電伴熱磁翻板液位計是在液位計主體連通管外安裝電拌熱帶和石棉保溫層，可以保持主體內液體的溫度75℃左右從而使測量管內被測液體正常流動帶動浮子升降。適用于寒冷環境介質易上凍以及易結晶的液體的液位測量。因此在電力、石油、化工、冶金、環保、船舶、建筑、食品等行業的液位測量與控制過程中應用廣泛。
     電伴熱磁翻板液位計其原理是將液位計測量管與罐體及容器連通，兩者液位高度一致，測量浮子內磁鋼驅動測量面板紅白翻珠的翻轉來指示液位高度。在指示器左側配有醒目的刻度尺，從而使液位的指示顯得更加清晰。
遠傳型電伴熱磁翻板液位計可在基型基礎上加帶有遠傳電流信號輸出的液位變送器，將液位信號以4~20mA的形式傳送給液位顯示儀、光柱顯示儀、液位記錄儀等二次顯示控制儀表或DCS、PLC等控制系統。
一.技術參數：
1.測量范圍L_D：400～6000mm（加長型可訂做）
2.介質密度：≥0.45g/cm3
3.安裝方式：側裝
4.安裝法蘭：常規側裝DN25（其它規格訂貨時說明）
5.防護等級：IP65
6.測量精度：±10mm
7.輸出信號：4～20mA或4～20mA+HART
8.防爆等級：dIIBT4～6、iaIICT4～6
9.材質規格：不銹鋼304/316、鈦合金

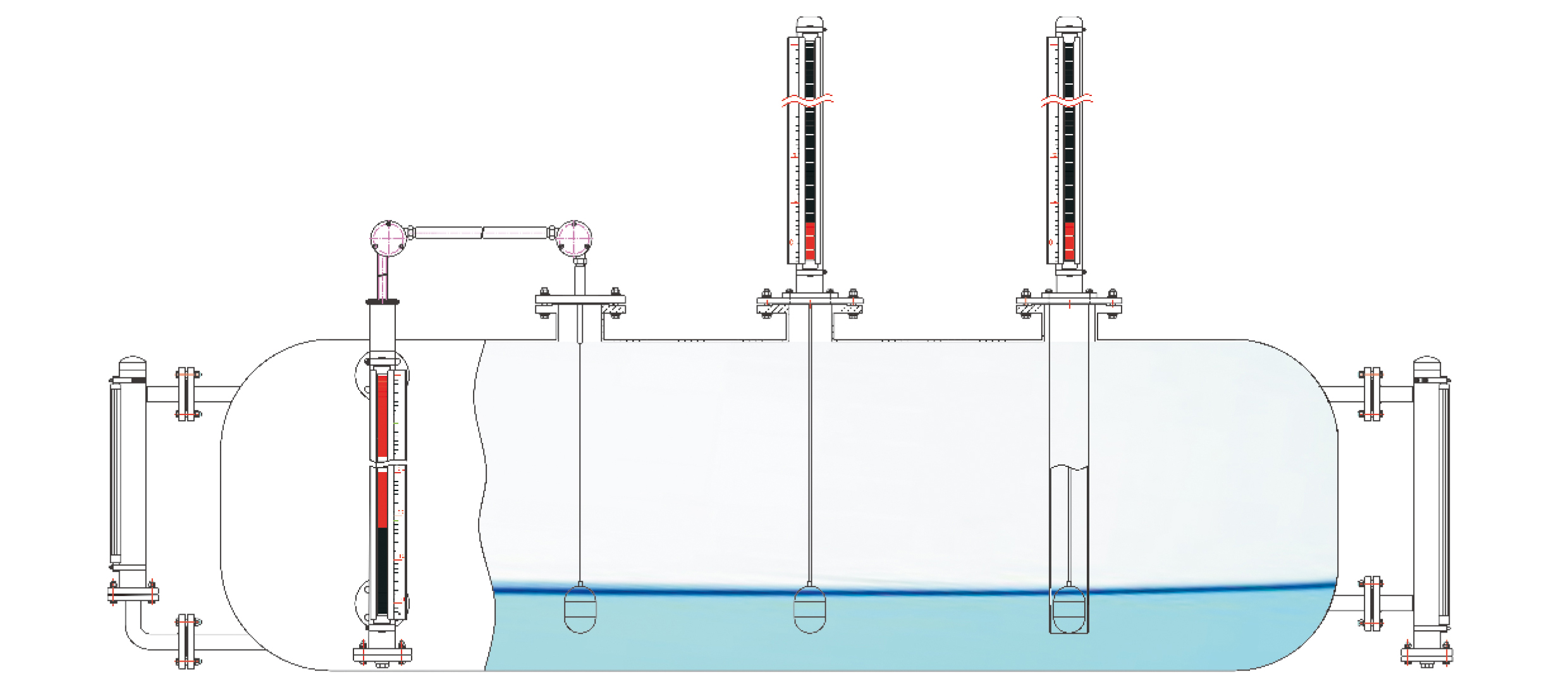

二、安裝示意圖：

三、磁翻板液位計選型表：

FX-UHZ	磁翻板液位計
代  碼	儀表類別
517 518 519	翻板就地指示 翻板帶電遠傳 (4～20mA輸出) 翻板帶電遠傳 (4～20mA輸出+HART協議)
代  碼	儀表形式
C D	側裝式 頂裝式
代  碼	附加功能
無 W F D Z J	基型 保溫型 防腐型 電伴熱型 蒸汽伴熱型 夾套型
代  碼	報警控制
無 1 2 4	無報警 一個報警開關（上限或下限） 二個報警開關（上限和下限） 四個報警開關（上上限、下下限和上限、下限）
代  碼	浮子材質
P T F S	不銹鋼 鈦 四氟 PP塑料
代  碼	主體材質
P P6 T S F PF	不銹鋼（304） 不銹鋼（316） 鈦 PVC塑料 氟塑管 內襯四氟
代  碼	防爆等級
B C	dIIBT4～6 iaIICT4～6
標注法蘭中心距（mm）
標注法蘭規格（常規DN25，其它規格訂貨時標注）
介質密度（g/cm3，為了測量更準確，訂貨時請標注）
介質溫度（℃，訂貨時請標注）
介質壓力（MPa，訂貨時請標注）
